Bộ điều khiển nhiệt độ dạng biểu đồ cột Autonics KPN5500-030
5,006,100 VNĐ
Liên hệ 094 788 1820
Bộ điều khiển nhiệt độ dạng biểu đồ cột Autonics KPN5500-030
Cho phép kiểm tra số lượng ngõ ra điều khiển đang hoạt động bằng cách sử dụng biểu đồ cột
Điều khiển quá trình làm nóng / làm mát cùng một lúc bằng phương pháp tự động hoặc thủ công với hiệu suất cao.
Chức năng lựa chọn ngõ ra dòng hoặc ngõ ra điều khiển SSR
Cài đặt thông số bằng máy tính (giao tiếp USB và RS485)
- Chương trình quản lý thiết bị toàn diện miễn phí (DAQMaster)
Bộ chuyển đổi truyền thông được bán riêng: SCM-US (Bộ chuyển đổi USB / Serial), SCM-38I (Bộ chuyển đổi RS232C / RS485) SCM-US48I (Bộ chuyển đổi USB / RS485)
Chức năng Multi-SV (tối đa 4 giá trị SV) (chọn qua cổng ngõ vào kỹ thuật số)
Báo động ngắt bộ làm nóng
CT được bán riêng: CSTC-E80LN, CSTC-E200LN, CSTS-E80PP
Kích thước nhỏ (chiều dài phía sau: 60mm)
Ngõ vào đa dạng / phạm vi rộng
Loại ngõ ra 1 là loại ngõ ra sưởi ấm hoặc làm mát và loại ngõ ra 2 là loại ngõ ra sưởi ấm và làm mát .
Loại ngõ ra 1 chỉ sử dụng 1 ngõ ra relay, ngõ ra dòng và ngõ ra điều khiển SSR.
OUT1 của loại ngõ ra 2 được cố định là ngõ ra sưởi ấm và OUT2 của loại ngõ ra 1 được cố định là ngõ ra làm mát.
Nếu bạn chọn model ngõ ra điều khiển SSR hoặc ngõ ra dòng, bạn có thể chọn ngõ ra điều khiển thích hợp.
Độ chính xác hiển thị:
Ở nhiệt độ phòng (23℃±5℃)
TC K, J, T, N, E , dưới -100℃ / L, U, PLⅡ, RTD Cu50, DPt50: (PV ±0.3% or ±2℃, chọn mức cao hơn) ±1 chữ số
TC C, G and R, S , dưới 200℃: (PV ±0.3% or ±3℃, chọn mức cao hơn) ±1 chữ số
Loại TC B, dưới 400 ℃, không có tiêu chuẩn chính xác.
Ngoài nhiệt độ phòng
RTD Cu50, DPt50: (PV 0.5% or ±3℃, chọn mức cao hơn) ±1 chữ số
RTD R, S, B, C, G: (PV ±0.5% or ±10℃, chọn mức cao hơn) ±1 chữ số
Cảm biến khác: dưới -100 ℃, ± 5 ℃
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
Giới thiệu tổng quát:
Bộ điều khiển quy trình kỹ thuật số hiệu suất cao series KPN có tốc độ lấy mẫu cao 50 ms và hiển thị chính xác với dung sai ± 0,3%. Màn hình LED lớn và tăng cường sáng có thể hiển thị đồng thời cặp giá trị PV-SV và giá trị ngõ ra điều khiển (MV) dưới dạng biểu đồ cột. Series này cũng có tính năng điều khiển làm nóng / làm mát tự động hoặc thủ công với hiệu suất cao.Các tính năng chính:
Tốc độ lấy mẫu cao 50ms và hiển thị chính xác với dung sai ± 0,3%Cho phép kiểm tra số lượng ngõ ra điều khiển đang hoạt động bằng cách sử dụng biểu đồ cột
Điều khiển quá trình làm nóng / làm mát cùng một lúc bằng phương pháp tự động hoặc thủ công với hiệu suất cao.
Chức năng lựa chọn ngõ ra dòng hoặc ngõ ra điều khiển SSR
Cài đặt thông số bằng máy tính (giao tiếp USB và RS485)
- Chương trình quản lý thiết bị toàn diện miễn phí (DAQMaster)
Bộ chuyển đổi truyền thông được bán riêng: SCM-US (Bộ chuyển đổi USB / Serial), SCM-38I (Bộ chuyển đổi RS232C / RS485) SCM-US48I (Bộ chuyển đổi USB / RS485)
Chức năng Multi-SV (tối đa 4 giá trị SV) (chọn qua cổng ngõ vào kỹ thuật số)
Báo động ngắt bộ làm nóng
CT được bán riêng: CSTC-E80LN, CSTC-E200LN, CSTS-E80PP
Kích thước nhỏ (chiều dài phía sau: 60mm)
Ngõ vào đa dạng / phạm vi rộng
Thông số kỹ thuật KPN5500-030:
| Nguồn cấp | 100-240VAC~ 50/60Hz |
| Loại ngõ vào_RTD | JPt100Ω, DPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Nikel120Ω (6 types) |
| Loại ngõ vào_TC | K, J, E, T, L, N, U, R, S, B, C, G, PLII (13 loại) |
| Loại ngõ vào_Analog | Điện áp: 0-100㎷, 0-5 V, 1-5 V, 0-10 V (4 loại) ㆍDòng: 0-20mA, 4-20mA (2 loại) |
| Phương thức điều khiển | Điều khiển ON / OFF, P, PI, PD, điều khiển PID |
| Chu kỳ lấy mẫu | 50ms |
| Cấu trúc bảo vệ | IP65(bảng điều khiển phía trước) |
| Kích thước | DIN W96×H96mm |
| Số ngõ ra điều khiển | 1 loại ngõ ra (loại sưởi ấm hoặc làm mát) |
| Ngõ ra điều khiển | Tùy chọn Ngõ ra relay, Ngõ ra dòng, Ngõ ra điều khiển SSR |
| Ngõ ra truyền thông tùy chọn | Không |
| Ngõ ra/ngõ vào tùy chọn | Ngõ ra chuyển đổi + Remote SV |
| Môi trường_Nhiệt độ xung quanh | -10 đến 50℃, bảo quản: -20 đến 60℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Trọng lượng | Xấp xỉ 316g (Xấp xỉ 220g) |
Loại ngõ ra 1 chỉ sử dụng 1 ngõ ra relay, ngõ ra dòng và ngõ ra điều khiển SSR.
OUT1 của loại ngõ ra 2 được cố định là ngõ ra sưởi ấm và OUT2 của loại ngõ ra 1 được cố định là ngõ ra làm mát.
Nếu bạn chọn model ngõ ra điều khiển SSR hoặc ngõ ra dòng, bạn có thể chọn ngõ ra điều khiển thích hợp.
Độ chính xác hiển thị:
Ở nhiệt độ phòng (23℃±5℃)
TC K, J, T, N, E , dưới -100℃ / L, U, PLⅡ, RTD Cu50, DPt50: (PV ±0.3% or ±2℃, chọn mức cao hơn) ±1 chữ số
TC C, G and R, S , dưới 200℃: (PV ±0.3% or ±3℃, chọn mức cao hơn) ±1 chữ số
Loại TC B, dưới 400 ℃, không có tiêu chuẩn chính xác.
Ngoài nhiệt độ phòng
RTD Cu50, DPt50: (PV 0.5% or ±3℃, chọn mức cao hơn) ±1 chữ số
RTD R, S, B, C, G: (PV ±0.5% or ±10℃, chọn mức cao hơn) ±1 chữ số
Cảm biến khác: dưới -100 ℃, ± 5 ℃
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

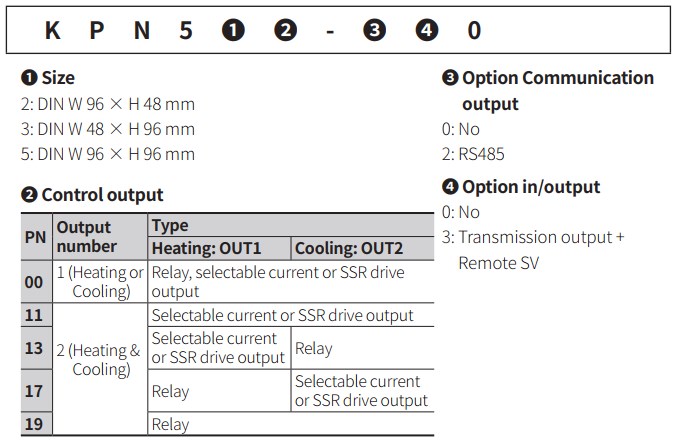

Bảng chọn mã hàng sản phẩm:

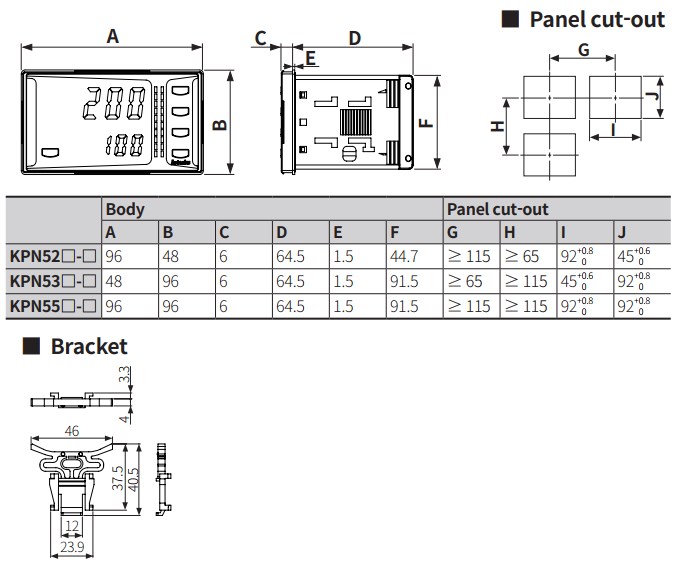

Kích thước sản phẩm:
Sơ đồ đấu dây:
