Bộ điều khiển nhiệt độ Autonics TM2-22RB

5,024,800 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: TM Series Autonics

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

06/08/2021Hướng dẫn cài đặt

Mô tả chi tiết

MODUL ĐIỀU KHIỂN NHIỆT ĐỘ TM2-22RB

Giới thiệu tổng quát sản phẩm:

Tính Năng :
Điều khiển đa kênh ngõ vào/ra (4 kênh: TM4 / 2 kênh: TM2)
● Tốc độ lấy mẫu cao (4 kênh: 100 ms / 2 kênh: 50 ms)
● Kết nối và mở rộng mo-đun bằng giắc cắm - Truyền thông giữa các mô-đun - Không cần cấp nguồn riêng cho mô-đun mở rộng - Có thể mở rộng lên đến 31 mô-đun (124 kênh / 62 kênh)
● Chức năng điều khiển làm nóng và làm lạnh đồng thời
● Các kênh ngõ vào cách ly với nhau (độ bền điện môi: 1000 VAC)
● Có thể chuyển đổi giữa ngõ ra dòng điện và ngõ ra điều khiển SSR (các model TM2- 2C )
● Ngõ ra điều khiển SSR (chức năng SSRP) gồm: điều khiển ON/OFF, điều khiển chu kỳ, điều khiển pha
● Cài đặt thông số thông qua PC (truyền thông USB và RS485) - Hỗ trợ phần mềm DAQMaster (phần mềm quản lý thiết bị toàn diện) - Bộ chuyển đổi truyền thông bán riêng: SCM-WF48 (bộ chuyển đổi Wi-Fi sang RS485/USB không dây), SCM-US48I (bộ chuyển đổi USB sang RS485), SCM-38I (bộ chuyển đổi RS232C sang RS485), SCM-US (bộ chuyển đổi USB sang nối tiếp)
● Đấu dây và bảo trì dễ dàng với các loại giắc cắm khác nhau: giắc cắm ngõ vào cảm biến, giắc cắm ngõ ra điều khiển, giắc cắm nguồn / truyền thông
● Chức năng cảnh báo ngắt kết nối bộ làm nóng (ngõ vào CT) - Bộ biến dòng (CT) được bán riêng: CSTC-E80LN, CSTC-E200LN, CSTS-E80PP
● Ngõ vào đa dạng và dải nhiệt độ rộng

Thông số kỹ thuật sản phẩm:

Kiểu	TM2-22RB
Phương thức điều khiển	Điều khiển ON / OFF, P, PI, PD, điều khiển PID
Loại ngõ vào	Thermocouple: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
Chu kì lấy mẫu	50ms
Ngõ ra điều khiển 1	Dòng : Có thể lựa chọn: DC4-20mA / DC0-20mA (tải Max. 500Ω)
Ngõ vào tùy chọn	CT, Số (DI-1) (DI-2)
Ngõ ra điều khiển	4 ngõ ra + 1 ngõ ra truyền thông RS485 RTU
Nguồn cấp	24VDC
Cấu trúc bảo vệ	IP65(bảng điều khiển phía trước)
Tiêu chuẩn
Độ chính xác hiển thị_RTD	•Ở nhiệt độ phòng(23℃±5℃):(PV ±0.3% or ±1℃, chọn mức cao hơn) ±1 chữ số •Ngoài nhiệt độ phòng:(PV ±0.5% or ±2℃, chọn mức cao hơn) ±1 chữ số
Độ chính xác hiển thị_TC	•Ở nhiệt độ phòng(23℃±5℃):(PV ±0.3% or ±1℃, chọn mức cao hơn) ±1 chữ số •Ngoài nhiệt độ phòng:(PV ±0.5% or ±2℃, chọn mức cao hơn) ±1 chữ số
Độ chính xác hiển thị_Ngõ vào CT	± 5% F.S. ± 1 chữ số
Độ trễ	RTD/Thermocouples: 1 đến 100℃/℉(0.1 đến 100.0℃/℉) biến
Dải tỉ lệ	0.1 đến 999.9℃/℉(0.1 đến 999.9%)
Thời gian tích phân	0 đến 9999 giây
Thời gian phát sinh	0 đến 9999 giây
Thời gian điều khiển	Ngõ ra relay, Ngõ ra điều khiển SSR: 0.1 đến 120.0 giây Ngõ ra dòng hoặc Ngõ ra điều khiển SSR tùy chọn: 1.0 đến 120.0 giây
Cài đặt lại bằng tay	0.0 đến 100.0%
Môi trường_Nhiệt độ xung quanh	-10 đến 50℃, bảo quản: -20 đến 60℃
Môi trường_Độ ẩm xung quanh	35 đến 85%RH, bảo quản : 35 đến 85%RH
Loại cách điện	Cách điện kép hoặc cách điện gia cố (độ bền điện môi giữa phần ngõ vào đo và phần nguồn: 2kV)
Trọng lượng	Khoảng 217g (khoảng 152g)

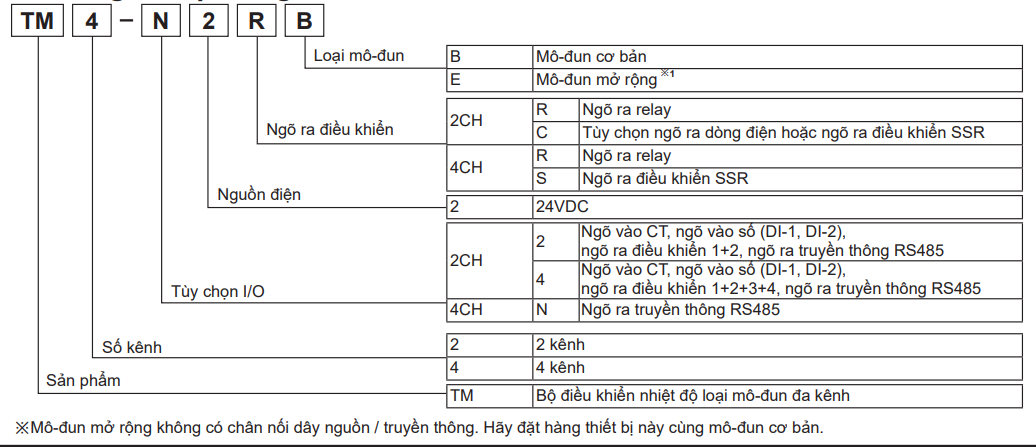

Bảng chọn mã hàng sản phẩm:

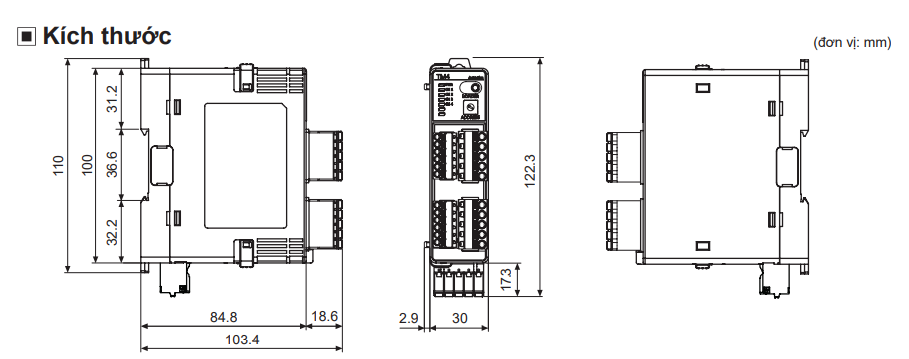

Kích thước sản phẩm:

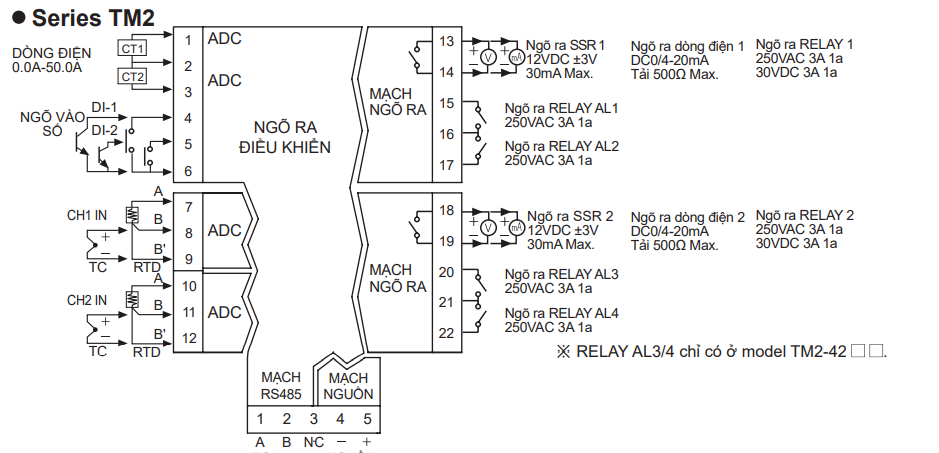

Sơ đồ đấu dây sản phẩm:

Ứng dụng:

Bộ điều khiền nhiệt độ được ứng dụng rộng rải trong các dây chuyền chế biến thực phẩm, đùn nhựa, hệ thống nhà kính, xử lý rác thải, đóng gói sản phẩm,...
