Bộ đếm bộ định thời loại hiển thị số Autonics FX4S-1P4

1,928,300 VNĐ
Liên hệ 094 788 1820
Hãng sản xuất: Autonics
Dòng series: FXS Series
Danh mục sản phẩm: Bộ đếm bộ định thời
Bộ đếm bộ định thời loại hiển thị số Autonics FX4S-1P4

Giới thiệu tổng quan:

Bộ đếm / Bộ định thời series FXS tích hợp chức năng của bộ đếm và bộ định thời. Series này có tốc độ đếm 1 cps, 30 cps, 2 kcps và 5 kcps với các khoảng cài đặt thời gian khác nhau. Chế độ đếm xuôi, đếm ngược cho phép thiết bị đo chính xác và hiển thị cấu hình của các hệ thống khác nhau. Series FXS bao gồm loại 4 chữ số và 5 chữ số với kích thước DIN tiêu chuẩn W 48 x H 48 mm.

Tính năng chính:

Các tính năng chính
Tốc độ đếm: 1 cps / 30 cps / 2 kps / 5 kcps
Chuyển giữa chức năng đếm và định thời bằng công tắc DIP
Chuyển đổi giữa ngõ vào điện áp (PNP) và ngõ vào không có điện áp (PNP) bằng công tắc DIP
Chế độ hoạt động: đếm xuôi, đếm ngược, đếm xuôi/ngược
Cài đặt dấu thập phân, hiển thị giờ / phút / giây với phím RESET

Bộ đếm

20 chế độ ngõ vào, 18 chế độ ngõ ra

Bộ định thời

Nhiều chế độ ngõ ra (16 chế độ ngõ ra)
Nhiều dải cài đặt thời gian:
- Model 5 chữ số: 0.01 giây đến 99999,9 giờ
- Model 4 chữ số: 0.01 giây đến 9999 giờ
Loại model ngõ ra: cài sẵn đơn, cài sẵn kép, chỉ dành cho model bộ chỉ thị
Nguồn cấp:
- 100-240 VAC 50/60 Hz (loại AC)
24 VAC 50/60 Hz, 24-48 VDC (loại AC / DC thông dụng)

Thông số kỹ thuật FX4S-1P4:

Phương pháp hiển thịLED 7 đoạn 4 số
Phương thức hoạt độngBộ đếm: Đếm xuôi, đếm ngược, đếm xuôi/ngược
Bộ định thời: Đếm xuôi, Đếm ngược
TerminalTerminal block
Hoạt động ngõ raPOWER ON DELAY, FLICKER
Nguồn cấp100-240VAC~ 50/60Hz
Thời gian hoạt độngPOWER ON START
Nguồn cấp bên ngoàiMax. 12VDC  ±10% 50mA
Phương pháp ngõ vào tín hiệuNgõ vào điện áp (PNP), Không có ngõ vào điện áp (NPN)
Tốc độ đếm tối đa1, 30, 2k, 5k [cps]
Độ rộng tín hiệu tối thiểu20ms
Bảo vệ bộ nhớXấp xỉ 10 năm
Dải cài đặt0.01 giây đến 99.99 giây, 0.1 giây đến 999.9 giây, 1 giây đến 9999 giây, 1 giây đến 99 phút 59 giây, 0.1 phút đến 999.9 phút, 1 phút đến 99 giờ 59 phút, 0.1 giờ đến 999.9 giờ, 1 giờ đến 9999 giờ
Ngõ ra điều khiển_Loại1 bước preset
Ngõ ra điều khiển_RelaySPDT (1c): 1
Ngõ ra điều khiển_NPN mạch thu hở1
Cấu trúc bảo vệIP20(bảng điều khiển phía trước)
Môi trường_Nhiệt độ xung quanh-10 đến 55℃, bảo quản: -25 đến 65℃
Môi trường_Độ ẩm xung quanh35 đến 85%RH, bảo quản : 35 đến 85%RH
Trọng lượngXấp xỉ 171g (Xấp xỉ 110g)

Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

Bảng chọn mã FXS Series:

fxs-bang-chon-ma

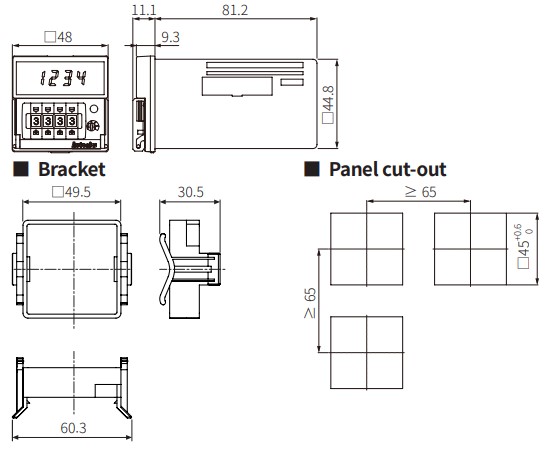

Kích thước FXS Series:

fxs-kich-thuoc

Sơ đồ đấu dây:

fxs-so-do-dau-day
