Autonics TNH-44CR-RS-009 - Bộ điều khiển nhiệt độ PID 2 bậc tự do

4,909,300 VNĐ

Liên hệ 094 788 1820

Hãng sản xuất: Autonics

Dòng series: TN Series

Danh mục sản phẩm: Điều khiển nhiệt độ

Download:

21/10/2022Hướng dẫn cài đặt

Mô tả chi tiết

Bộ điều khiển nhiệt độ PID 2 bậc tự do (Điều khiển bằng chương trình/Điều khiển cố định) Autonics TNH-44CR-RS-009

Giới thiệu tổng quát:

Bộ điều khiển nhiệt độ TN Series có khả năng điều khiển nhiệt độ với độ chính xác cao và thuật toán PID hai bậc tự do, tốc độ lấy mẫu cao 50 ms và độ chính xác khi đo đạt ±0.2%. TN series có khả năng điều khiển đồng thời làm nóng và làm lạnh, điều khiển nhóm PID, khu vực PID và chức năng chống bão hòa tích phân giúp tối ưu hóa khả năng điều khiển nhiệt độ theo nhiều mục đích sử dụng khác nhau.

Các tính năng chính:

Thuật toán PID hai bậc tự do tối ưu hóa cho nhiều mục đích sử dụng khác nhau
Tốc độ lấy mẫu cao 50ms và khả năng hiển thị với độ chính xác đạt ±0.2%
Có thể chọn model điều khiển bằng chương trình và model điều khiển cố định
- Có thể cài đặt lên đến 10 chu trình X 20 bước cài đặt chương trình (model điều khiển bằng chương trình)
- Chức năng định thời giúp cài đặt sẵn chế độ vận hành (model điều khiển cố định)
Chức năng điều khiển đồng thời làm nóng/làm lạnh và chức năng điều khiển tự động/thủ công
Chức năng điều khiển: Nhóm PID, Khu vực PID, Chống bão hòa tích phân (ARW)
Giám sát trạng thái điều khiển lên đến 10 sự kiện
Có thể chọn model ngõ ra truyền thông RS485
- Giao thức truyền thông: Modbus RTU/ASCII, PLC ladder-less, Sync-Master
- Tốc độ truyền thông: lên đến 115,200bps
Chức năng cảnh báo đứt điện trở nhiệt (ngõ vào CT)
Cài đặt thông số thông qua máy tính
- Có sẵn phần mềm Quản lý thiết bị toàn diện (DAQMaster)
- Kết nối bộ chuyển đổi truyền thông với cổng kết nối PC (chỉ dành cho TNH, TNL)
Cài đặt phím tắt với nút ấn người dùng phía trước (U)
Dễ dàng bảo trì với terminal block có thể tháo rời

Thông số kỹ thuật sản phẩm TNH-44CR-RS-009:

Nguồn cấp	100-240VAC~50/60Hz
Nguồn tiêu thụ	Tối đa 8VA
Phương pháp hiển thị	11 segment
Chu kỳ lấy mẫu	50 / 100 / 250 ms (thông số)
Ngõ vào tùy chọn_ngõ vào CT	0.0-50.0 A (primary current measurement range) CT ratio: 1/1
Ngõ vào tùy chọn_ngõ vào số	Contact - ON: ≤ 2 kΩ
Ngõ ra tùy chọn_dòng	DC 0 - 20 mA or DC 4 - 20 mA (thông số), Điện trở tải: ≤ 500 Ω
Ngõ ra tùy chọn_cảnh báo	250VAC~ 3A 1a
Option output_Comm.	RS485
Loại điều khiển_Loại	ON/OFF, P, PI, PD, PID
Loại điều khiển_Loại nhiều giá trị cài đặt	≤ 4 SV
Loại điều khiển_Nhóm PID	≤ 8 nhóm
Loại điều khiển_Khu vực PID	4 khu vực
Loại điều khiển_ARW	50 đến 200 %
Độ trễ	TC, RTD: 1 đến 100 (0.1 đến 100.0) oC/oF Analog: 1 đến 100 đơn vị
Độ bền điện môi	Giữa terminal sơ cấp và hộp: 3,000 VAC~ 50/60 Hz trong 1 phút
Rung động	Tần suất khuếch đại 0.75 mm từ 5 đến 55 Hz (trong 1 phút) theo mỗi phương X, Y, Z trong 2 giờ
Tuổi thọ Relay_Cơ khí	• OUT1/2: ≥ 5,000,000 lần hoạt động • AL1/2/3/4/5/6: ≥ 20,000,000 lần hoạt động
Tuổi thọ Relay_Điện	• OUT1/2: ≥ 200,000 lần hoạt động • AL1/2/3/4/5/6: ≥ 100,000 lần hoạt động
Điện trở cách điện	≥ 100 MΩ (500 VDC megger)
Loại cách điện	Cách điện hai lớp hoặc cách điện tăng cường (độ bền điện môi giữa ngõ vào và nguồn điện: 3 kV)
Khả năng chống ồn	Nhiễu xung vuông ±2 kV (độ rộng xung: 1 ㎲) pha R, pha S
Bảo vệ bộ nhớ	≈ 10 năm (loại bộ nhớ bán dẫn vĩnh cửu)
Nhiệt độ xung quanh	-10 đến 50^oC, nhiệt độ bảo quản: -20 đến 60^oC (không đóng băng hoặc ngưng tụ)
Độ ẩm môi trường	35 đến 85%RH
Cấu trúc bảo vệ	IP65 (Bảng trước, tiêu chuẩn IEC)
Cổng kết nối PC	Mặt trước
Phụ kiện	Giá lắp
Trọng lượng	184 g

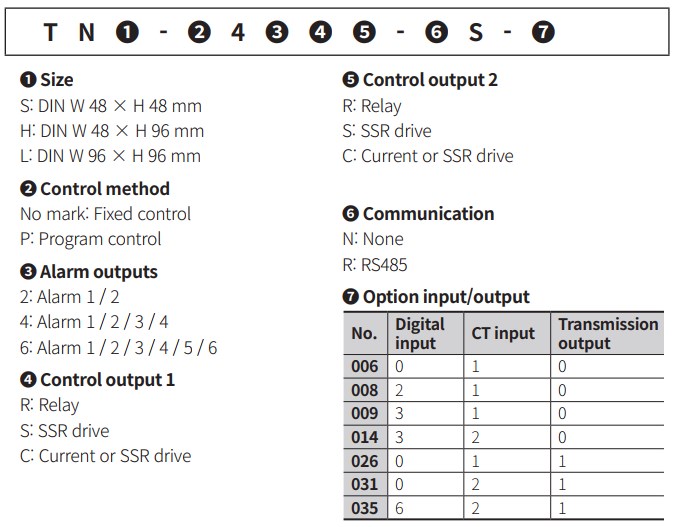

Bảng chọn mã hàng sản phẩm:

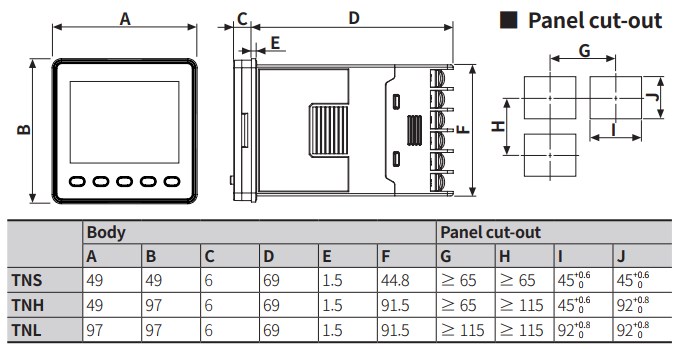

Kích thước sản phẩm:

Ứng dụng:

Ứng dụng trong bể trộn nguyên liệu thô: Bộ điều khiển nhiệt độ được sử dụng để điều khiển nhiệt độ và thời gian thích hợp đối với nguyên liệu thô để cân bằng chất lượng sản xuất.
